REMPLAZOS FLY BACK CHINOS

Cuando toca conseguirse unos pesos y  eres reparador  y lo peor no se encuentran los repuestos entonces dices:es hora de hacer un "milagro" este dilema lo pase muchas veces con la tecnología china, de acuerdo a mi experiencia e información tomada de la red te diré el remplazo de esos "flyback" de televisores Chinos,
los planos, que en la actualidad yo le llamo "CABEZONES" jajjaaj.

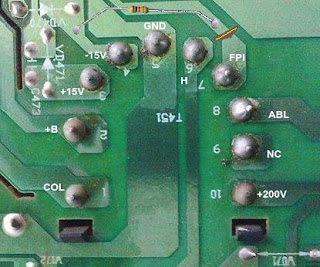

Conexiones flyback BSC25N0102 (TF-0052-0B) y BSC2401N40
En esta ocación coloqué un flyback BSC24-01N40 donde había un BSC25-N0102.

Son muy similares con excepción de dos pines. Un televisor Telstar utiliza el Flyback BSC25-N0102 (también numerado como TF-0052-0B) El tubo es de 51cm (aprox: 20 pulgadas), el número inicia con A51


Configuración de pines del Fly-Back BSC25-N0102:

En algunos modelos cambian las siglas FPI por AFC que viene siendo lo mismo. Ya que FPI son pulsos del fly-back que se aplican al control automático de frecuencia (AFC) de lcircuito integrado que controla el barrido horizontal, generalmente la jungla.

Flyback BSC24-01N40

Algunos televisores Samsung utilizan el Flyback BSC24-01N40








Los pines T2 y T3 por lo general no están conectados. Pero puede ser que algún modelo si los utilice.

Se coloca una resistencia de 1K (1000 ohmios) de la conexión que va hacia el circuito integrado y el pin 4 (-15V)
